EtherNet/IP™ sistem unutar ormara – inovativno rešenje za efikasne razvodne ormare
Moderne automatizacione aplikacije postavljaju sve veće zahteve za uštedu prostora, jednostavnu instalaciju i dijagnostiku uređaja u razvodnim ormarima. Novi EtherNet/IP™ in-cabinet sistem predstavlja inovativno rešenje koje u potpunosti zadovoljava ove zahteve.
Šta je EtherNet/IP in-cabinet?
Radi se o ekonomičnom rešenju za razvodne ormare koje omogućava siguran i direktan pristup važnim podacima sa uređaja - kao što su identifikacija, radno stanje, dijagnostika ili informacije za održavanje. Sve to bez potrebe za složenim kablovanjem između PLC-a i pojedinačnih komponenti.
EtherNet/IP in-cabinet sistem koristi linearnu topologiju i omogućava povezivanje nekoliko desetina uređaja na relativno veliku udaljenost. Pojedinačni uređaji povezani na sabirnicu automatski se prikazuju u aplikacionom okruženju Studio 5000, što značajno olakšava njihovu konfiguraciju i puštanje u rad.
Za koga je namenjen EtherNet/IP™ in-cabinet sistem?
Ovo rešenje je idealno za proizvođače mašina, sistemske integratore i sve koji traže modularno, fleksibilno i prostorno efikasno rešenje za razvodne ormare sa visokim stepenom standardizacije i mogućnošću direktnog povezivanja na industrijsku EtherNet/IP mrežu.
EtherNet/IP In-cabinet Solution je mrežno rešenje namenjeno za instalaciju unutar razvodnih ormara, koje omogućava jednostavno, modularno i skalabilno povezivanje uređaja u okviru industrijske automatizacije. Koristi industrijski protokol EtherNet/IP™ (Ethernet Industrial Protocol), koji omogućava realnu komunikaciju između uređaja kao što su senzori, tasteri, starteri motora, PLC ili HMI, putem standardne Ethernet infrastrukture.
Ključne tehničke karakteristike i prednosti
1. Jednostavna integracija
EtherNet/IP omogućava povezivanje upravljačkih elemenata sa OT nivoa sa višim IT sistemima. Pristup podacima sa proizvodnog nivoa je moguć u realnom vremenu, što olakšava upravljanje uređajima, monitoring i prediktivno održavanje.

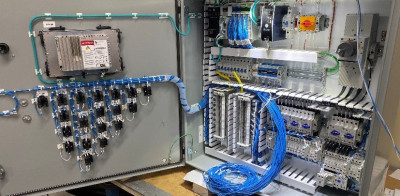

2. Smanjenje kabliranja i ubrzanje instalacije
Zamenom tačkastih veza mrežnom komunikacijom dolazi do smanjenja broja provodnika unutar razvodnog ormara. Rešenje koristi jedinstveni pljosnati kabl koji prenosi i podatke i napajanje. Ovo pojednostavljuje montažu, smanjuje mogućnost grešaka u povezivanju i štedi vreme prilikom instalacije.
3. Kompaktnost sistema
Kompaktne dimenzije komponenti i podrška modularnom povezivanju omogućavaju smanjenje fizičke veličine razvodnog ormara. Manji ormari dovode do uštede materijala, montažnog prostora i troškova instalacije.
4. Dijagnostika i konfiguracija

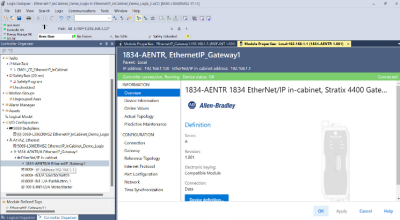

Sistem je potpuno integrisan u okruženje Studio 5000 Logix Designer®, koje omogućava:
- Automatsko prepoznavanje uređaja
- Konfiguraciju i adresiranje modula
- Pristup radnim podacima i dijagnostičkim informacijama na nivou uređaja
Podrška za skalabilnu topologiju
EtherNet/IP In-cabinet Solution podržava multi-drop topologiju sa mogućnošću povezivanja do maksimalno 40 uređaja na jednoj grani na udaljenosti do 25 m. Ovo omogućava fleksibilan dizajn mrežne arhitekture direktno unutar razvodnog ormara, bez potrebe za dodatnim prekidačima ili zasebnim napajanjem.
Održivost i efikasnost
Smanjenjem upotrebe kablova, manjim dimenzijama i optimizacijom napajanja, sistem doprinosi ekološkom i energetski efikasnom pristupu pri dizajnu razvodnih ormara. Sa tehničkog aspekta, pogodan je za aplikacije gde je naglasak na prostornim ograničenjima, brzoj montaži i potrebi povezivanja više uređaja sa visokom pouzdanošću.
EtherNet/IP In-cabinet Solution predstavlja robustno, standardizovano i tehnički efikasno rešenje za dizajn i realizaciju razvodnih ormara u okviru industrijske automatizacije. Pruža pouzdanu mrežnu komunikaciju, jednostavnu konfiguraciju i potpunu integraciju u softversko okruženje Rockwell Automation. Zahvaljujući modularnosti i efikasnosti, pogodan je kako za nove instalacije, tako i za modernizaciju postojećih sistema.

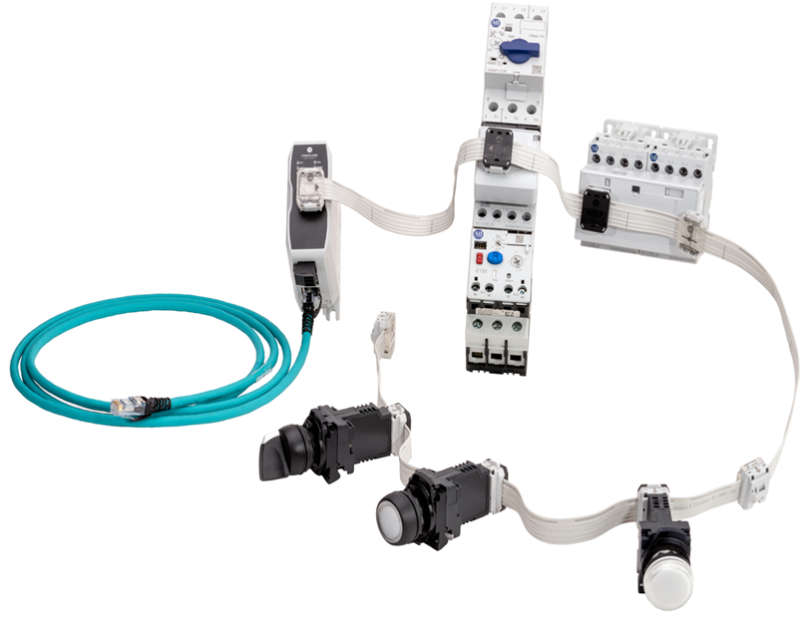

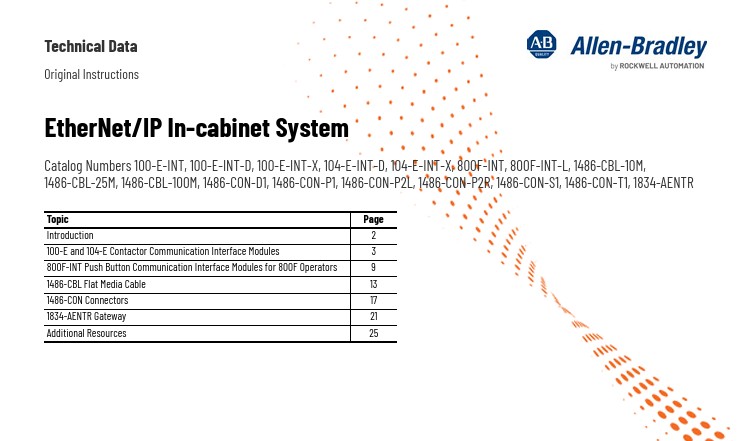

Komponente sistema:
Sistem se sastoji od nekoliko ključnih elemenata koji zajedno čine potpuno integrisanu i modularnu platformu:
- Mrežni interfejs - povezuje uređaje sa višom Ethernet mrežom i služi kao izvor napajanja
- Pljosnati kabl za povezivanje - prenosi podatke i napajanje unutar sabirnice
- Komunikacioni moduli za kontaktore - za povezivanje komponenti
- Komunikacioni moduli za upravljačke elemente - za povezivanje upravljača serije 800F
- Konektori - za povezivanje komunikacionih modula sa pljosnatim kablom

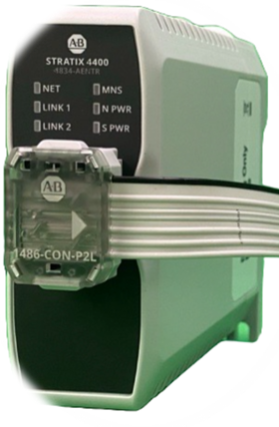

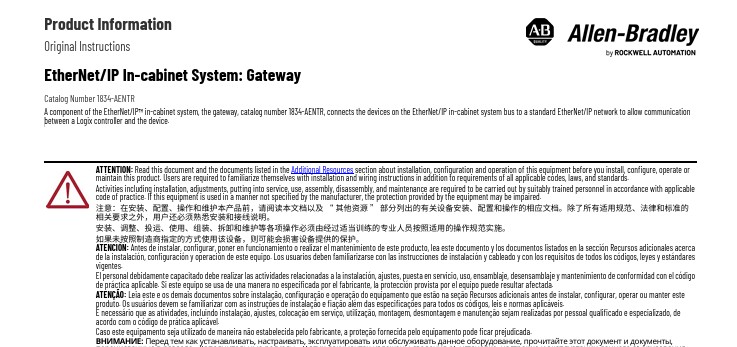

Mrežni interfejs 1834-AENTR: Ključni element sistema EtherNet/IP In-cabinet
Gateway 1834-AENTR služi kao glavni izvor napajanja i mrežni komunikacioni čvor za sistem EtherNet/IP™ In-cabinet. Omogućava povezivanje uređaja priključenih na unutrašnju sabirnicu sistema sa standardnom industrijskom Ethernet mrežom, čime obezbeđuje komunikaciju između upravljačkog sistema Logix i pojedinačnih uređaja unutar razvodnog ormara.
Gateway kontinuirano prati mrežnu topologiju i detektuje promene u strukturi ili redosledu povezanih uređaja.
Glavne tehničke karakteristike
- Funkcioniše kao primarni izvor napajanja za EtherNet/IP In-cabinet mrežu
- Podržava dva komunikaciona sloja:
- Standardni EtherNet/IP (prema gore – ka višim sistemima)
- EtherNet/IP In-cabinet (prema dole – ka uređajima u razvodnom ormaru)
- Opremljen sa dva RJ45 porta, podrška za DHCP, DLR, postavljanje IP adrese pomoću DIP prekidača
- Maksimalan broj povezanih uređaja na sabirnici: 1 + 39
- Montaža na DIN šinu ili montažni panel
Pljosnati sabirnički kabl: Jedno sredstvo za napajanje i komunikaciju
Višežilni kabl 1486-CBL služi kao jedinstveno prenosno sredstvo za napajanje i prenos podataka između uređaja u okviru multi-drop sabirničke topologije. Svi čvorovi sistema su povezani na jedan zajednički kabl koji prenosi sve potrebne signale i energiju. Kabl je dostupan u dužinama od 10, 25 i 100 metara.
Glavne tehničke karakteristike

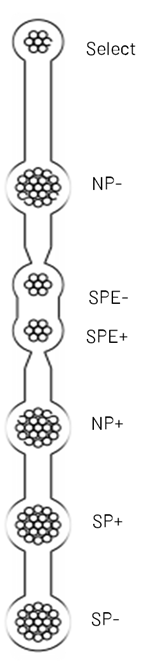

- Pljosnati sedmožilni kabl sa definisanim funkcijama za svaki provodnik:
- SPE+ / SPE- (prenos podataka između uređaja)
- NP+ / NP- (napajanje komunikacionog interfejsa)
- SP+ / SP- (napajanje uređaja, npr. zavojnice kontaktora, signalna svetla)
- Select Line (identifikacija pozicije uređaja na sabirnici)
- Integrisani prenos napajanja i podataka jednim sredstvom
- Napajanje uređaja kontrolnim naponom od 24VDC
- Stalno / kratkoročno strujno opterećenje: 4 A / 8 A
Komunikacioni moduli za kontaktore – za mrežnu integraciju prekidačkih i zaštitnih uređaja
Komunikacioni interfejs za kontaktore služi za povezivanje motornim osiguračima, kontaktorima i zaštitama za motore. Zahvaljujući ovim modulima, standardni motorni starteri za direktno pokretanje postaju inteligentni uređaji koji se mogu lako pratiti i upravljati putem upravljačkog sistema, bez potrebe za dodatnim kablovskim povezivanjem.
- Podrška za kontaktore 100-E sa nazivnim strujama od 9 do 96 A
- Za aplikacije sa ili bez reverzije
- Montaža bez alata: moduli se jednostavno povezuju sa prednje strane kontaktora
-
- Minimalizovana potrošnja energije
- Kodovi za kontrolni napon: EJ, KJ
- Konfigurisanje u okruženju Studio 5000 Logix Designer, vidljivo u komunikacionom alatu FTLinx
- Intuitivna konfiguracija parametara modula zahvaljujući dostupnom Add-On Profilu (AOP)

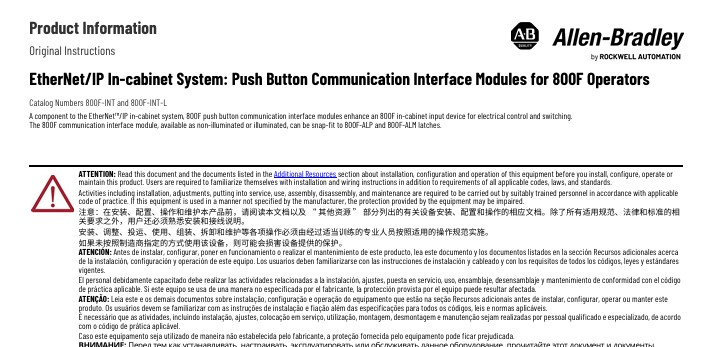

Komunikacioni moduli za upravljačke elemente 800F – za mrežnu integraciju upravljačkih i signalizacijskih uređaja
Komunikacioni moduli za upravljačke elemente serije 800F omogućavaju povezivanje neosvetljenih i osvetljenih dugmadi, prekidača, signalnih svetala, uključujući e-stop dugmadi. Omogućavaju detekciju trenutnog stanja upravljača (npr. pritisak dugmeta) i trenutni prenos tog stanja preko mreže u upravljački sistem bez potrebe za zasebnim kablovskim povezivanjem.
Ključne tehničke karakteristike:
- Dve dostupne varijante:
- Bez pozadinskog osvetljenja
- Sa univerzalnim RGB pozadinskim osvetljenjem
- Jednostavna montaža pomoću klika na postojeći spojni deo 800F-ALP ili 800F-ALM
- Mogućnost naknadne instalacije običnih kontaktnih blokova 800F-X10 ili 800F-X01
- Konfigurisanje u okruženju Studio 5000 Logix Designer, vidljivo u komunikacionom alatu FTLinx
- Intuitivna konfiguracija parametara modula zahvaljujući dostupnom Add-On Profilu (AOP)
Pljosnati konektori 1486-CON – pouzdano i jednostavno povezivanje sistema EtherNet/IP
Specijalni konektori služe za povezivanje pojedinačnih komponenti sa pljosnatim sabirničkim kablom. Konektori omogućavaju mehaničko i električno povezivanje između komunikacijskog gatewaya i krajnjih uređaja povezanih na unutrašnju sabirnicu. Takođe omogućavaju distribuciju napajanja za sve povezane uređaje.
Ključne karakteristike i prednosti:
- Različite varijante konektora omogućavaju prilagođavanje vođenja kabla različitim varijantama povezivanja
- Višestruko ključenje sprečava pogrešno povezivanje konektora ili obrnuti orijentaciju
- Inovativna zaštita konektora
- Mehanizam za zaključavanje omogućava jednostavno otvaranje, postavljanje i ponovno zatvaranje konektora
- Jasno lasersko označavanje za precizno određivanje položaja i pravca kabla
- Prozirne zaštite kod varijanti P2L, P2R, S1 i T omogućavaju vizuelnu kontrolu završetka provodnika bez potrebe za demontažom
- Zaštitne čeljusti konektora podržavaju upotrebu različitih tipova alata za stiskanje uz zadržavanje istog otvora - obezbeđuju konzistentno i sigurno povezivanje
Savremena industrijska automatizacija postavlja sve veće zahteve u pogledu efikasnosti, fleksibilnosti i preglednosti sistema. Nove tehnologije omogućavaju pojednostavljenje ožičenja u razvodnim panelima, ubrzanje instalacije i poboljšanje upravljanja i dijagnostike uređaja - i upravo u ovom smeru ide rešenje koje ovde predstavljamo.
Bilo da dizajnirate novi projekat ili pokušavate da unapredite postojeće razvodne panele, sistem EtherNet/IP™ in-cabinet vam nudi fleksibilnost, uštedu i bezbednost bez kompromisa.
Integracija komunikacionih funkcija direktno u komponente donosi dodatnu vrednost u obliku uštede vremena, prostora i troškova. Takođe omogućava lakše proširenje sistema, veću operativnu pouzdanost i pristup važnim podacima u realnom vremenu.
Ovakav pristup stvara čvrst temelj za izgradnju inteligentnih i održivih automatizacionih rešenja koja odgovaraju kako aktuelnim, tako i budućim zahtevima savremene proizvodnje.
Za više informacija o EtherNet/IP™ in-cabinet sistemu, slobodno kontaktirajte naše tehničko odeljenje.
