Modernizacija upravljačkih sistema Micro850® i Micro870®
Upravljački sistemi Micro850® i Micro870® prošli su značajnu modernizaciju. Broj ulaza/izlaza, dimenzije i izgled ostali su nepromenjeni. Međutim, dodate su nove funkcije kao što su šifrovanje projekata i proširenje komunikacije putem DF1 protokola. Kod modela Micro870® dodatno je uvedena podrška za DNP3 protokol. Brzina učitavanja i preuzimanja projekata povećana je do 40% u poređenju sa prethodnim verzijama. Najvažnija inovacija je poboljšana EtherNet/IP Class 1 komunikacija. Za konfiguraciju svih novih funkcija potrebno je imati instaliranu najnoviju verziju softvera Connected Components Workbench v21+.
Podrška za DF1 komunikacioni protokol postojala je i kod prethodnih modela, ali je sada proširena sa režimima DF1 half-duplex master, DF1 half-duplex slave i DF1 radio modem. Putem serijskog porta sada je moguće, na primer, podesiti jednostranu komunikaciju (half-duplex), ukoliko glavni uređaj ne podržava dvosmernu komunikaciju, kao što je to bio slučaj kod ranije korišćenog full-duplex režima.
Protokol DNP3 smo već mogli sresti kod kontrolera MicroLogix™ 1400, a sada je uključen i u novu verziju upravljačkog sistema Micro870®. U poređenju sa standardnim RTU protokolima kao što je Modbus, DNP3 je znatno složeniji i omogućava, na primer, automatsko beleženje događaja u slučaju prekida komunikacije. Ovaj protokol se, pored serijske veze, može koristiti i putem Ethernet mreže.

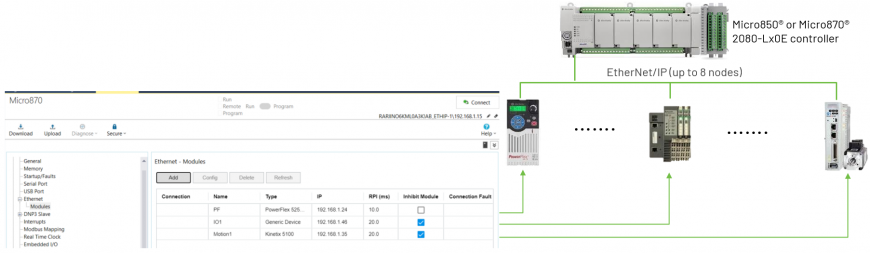

Kao što je već pomenuto, ključna novina je mogućnost komunikacije putem EtherNet/IP Class 1. Ova opcija omogućava povezivanje do 8 uređaja preko mrežnih komponenata koristeći standardne RJ-45 kablove i njihovo upravljanje metodom implicitnog slanja poruka. Za razliku od metode eksplicitnog slanja poruka, koja se zasniva na principu zahtev/odgovor, implicitno slanje omogućava reakciju u milisekundama jer se bazira na prenosu I/O podataka, čime se eliminiše potreba za čekanjem odgovora. Pored servopogona Kinetix 5100 i frekventnih konvertera PowerFlex 52x, sada je moguće povezati i udaljene ulaze i izlaze putem modula Point I/O (proizvodna serija 1734), čime se značajno širi ne samo ukupni broj I/O, već i spektar aplikacija u kojima se upravljački sistem može koristiti za automatizaciju industrijskih postrojenja.

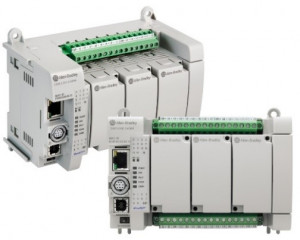

Micro850® je dostupan u starijoj i novijoj verziji sa 24 ili 48 ulaza/izlaza, a za napajanje zahteva 24 V DC napajanje, odnosno 110/220 V AC napajanje. Na izlazu možete birati između source/sink 24 V DC, ili opcije sa relejnim izlazima. Micro870® nudi iste opcije napajanja, ali nedostaje mogućnost izbora tranzistor tipa sink na izlazu i dolazi samo sa 24 ulaza/izlaza. Međutim, broj I/O može se proširiti do 304 putem dodatnih 8 proširujućih modula. Kontroler Micro850® može biti proširen samo do ukupno 192 I/O (sa 4 proširujuća modula).

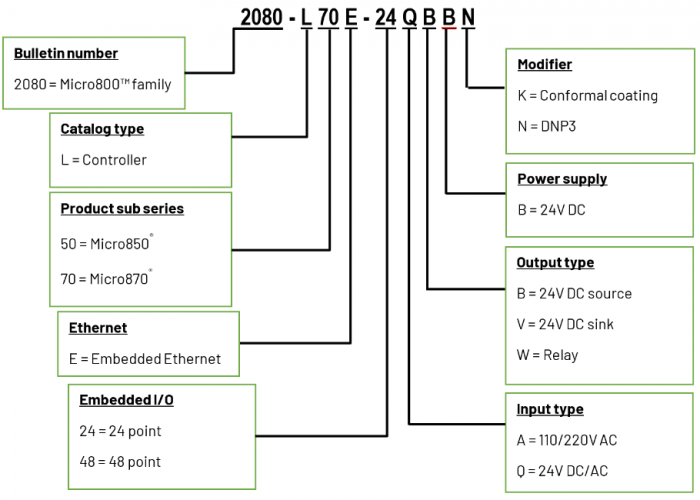

U katalogu ćete nove uređaje pronaći pod oznakom 2080-Lx0E. Micro850® je označen kao L50E, dok Micro870® možete naći kao L70E. Slovo "E" označava Ethernet, tako da je odmah jasno da kontroler podržava ovu funkciju. Kompletno značenje katalogskog broja možete da pročitate na sledećoj slici.
